Zuführgeräte, Abroller und Tischwickelgeräte

Zuführgerät für Litze bis max. 10mm Durchmesser.
Antrieb über Schrittmotor bis max. 1m/sec. Bedienung über Start Stop Taste.
Die Parameter können über einen push-dial-button eingestellt werden.
Das Gerät verfügt über eine Schnittstelle für eine potentiometrische Schwinge (optional) angeschlossen werden.

HT- 0201 Zuführgerät 1650,- €

Schwinge mit Potiometer für Zuführgeräte der Baureihe HT-0201, ZG1600, ZG2000 180,- €

Alle Preise plus Mehrwertsteuer

Datenblatt

schliesen

Abwickler für Litze zur Aufnahme der Drehteller 300mm (optional) für Spulen und Ringe bis max. 300mm Außendurchmesser, Auflagegewicht max. 7 kg mit kugel-gelagertem Bremsarm zum leichten öffnen der integrierten Bremse

HT- 0101 Abwickler 395,- €

Grundmodul zum Lagern der Teller pro 6Teller Stück 180,- €

HT- 0100/0001 Drehteller 300mm 40,- €

HT- 0100/0002 Konusachse für Spulen 30,- €

HT- 0100/0003 Wickeldorne für 4 Stck./Teller 30,- €

Tisch Holz Alu ohne Rollen 450,- €

Lenkrollen mit Bremse für Tisch mit Anbauplatten 35,- €

Alle Preise plus Mehrwertsteuer

Datenblatt

schliesen

Mit diesem Gerät steht Ihnen ein auf Leistung und einfache Bedienung optimiertes Gerät zur Verfügung.

Das Zuggerät ZG 1600 ist eine kostengünstige Alternative, zu vollautomatischen Zuführsystemen. Mit diesem Gerät steht Ihnen ein auf Leistung und einfache Bedienung optimiertes Gerät zur Verfügung.

Einsatzmöglichkeiten
Die Zuführung von Kabeln und Leitungen übernimmt bei Voll- oder Teilautomatischen Kabelbearbeitungssystemen eine absolut wichtige Rolle und kann die Produktionsleistung erheblich beinflussen.
Die Kabeltrommel wird auf einen passiven Trommelabroller gesteckt. Das ZG 1600 führt nun mit seinem Leistungsstarken Antrieb die Leitung dem Bearbeitungsautomaten zugfrei zu.
Individuell verwendbar

Dank der flexiblen Software ist das ZG 1600 den jeweiligen Bedürfnissen individuell anpassbar.
Ansteuerung durch die Bearbeitungsmaschine sowohl Start / Stop sowie Geschwindigkeitsvorgabe
Steuerung über die Schwinge mit und ohne Grundsollwert
Betrieb mit konstanter Geschwindigkeit
Die Ansteuerung direkt über die Bearbeitungsmaschine ermöglicht, daß beide Geräte gleichzeitig starten und so eine zugfreie Zuführung der Leitung gewährleistet wird.

Technische Daten
Kabeldurchmesser: 1-16 mm
max. Rollengewicht: 100 kg
Zuführgeschwindigkeit: max. 3 m/s
elektrischer Anschluss: 230 V / 50 – 60 Hz TN – Netz
Leistung: max. 0,25 kW mit vectorcontrol
Gewicht: 30 kg
Kommunikation: Stoppausgang (Verbindung mit Bearbeitungsmaschine)
Abstand zur Folgemaschine: ca. 1000 mm Abhängig von Leitung und Material

Datenblatt

schliesen

Mit diesem Gerät steht Ihnen ein auf Leistung und einfache Bedienung optimiertes Gerät zur Verfügung.

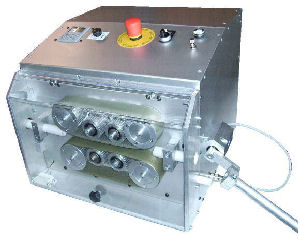

Das Zuggerät ZG 2000 ist das Leistungsstärkste Zuggerät aus unserem Hause. Mit diesem Gerät steht Ihnen ein auf Leistung und einfache Bedienung optimiertes Gerät zur Verfügung.

Einsatzmöglichkeiten:
Die Zuführung von Kabeln und Leitungen übernimmt bei Voll- oder Teilautomatischen Kabelbearbeitungssystemen eine absolut wichtige Rolle und kann die Produktionsleistung erheblich beinflussen.
Die Kabeltrommel wird auf einen passiven Trommelabroller gesteckt. Das ZG 2000 führt nun mit seinem Leistungsstarken Antrieb die Leitung dem Bearbeitungsautomaten zugfrei zu.
Individuell verwendbar

Dank der flexiblen Software ist das ZG 2000 den jeweiligen Bedürfnissen individuell anpassbar.
Ansteuerung durch die Bearbeitungsmaschine sowohl Start / Stop sowie Geschwindigkeitsvorgabe
Steuerung über die Schwinge mit und ohne Grundsollwert
Betrieb mit konstanter Geschwindigkeit

Die Ansteuerung direkt über die Bearbeitungsmaschine ermöglicht, daß beide Geräte gleichzeitig starten und so eine zugfreie Zuführung der Leitung gewährleistet wird.

Technische Daten:
Kabeldurchmesser: 2-20 mm
max. Rollengewicht: 250 kg
Zuführgeschwindigkeit: max. 3 m/s
elektrischer Anschluss: 230 V / 50 – 60 Hz TN – Netz
Leistung: max. 0,75 kW mit vectorcontrol
Gewicht: 45 kg
Kommunikation: Stoppausgang (Verbindung mit Bearbeitungsmaschine)
Abstand zur Folgemaschine: ca. 1000 mm Abhängig von Leitung und Material

Datenblatt

schliesen

Passiver Abrollbock für Litzenspule mit 160 – 350 mm ∅ und einer Breite von 120 – 220 mm

gefertigt aus Alu – Profilen natur eloxiert verstärkt durch Knotenplatten, dadurch leicht auf einem Tisch oder ähnlichem zu befestigen

durchgehende Achse zur Aufnahme der Spulen, die auf beiden Seiten gelagert ist

integrierte einstellbare Bremse um ein nachlaufen der Trommel zu verhindern

variabel einstellbare Aufsteckflansche um ein möglichst breites Trommelspektrum spannen zu können

schliesen

Der Kabelspeicher PKS 4000 ist eine Platzsparende und einfache Lösung um Leitungen und Kabel ruckfrei abzurollen und diese in Verbindung mit dem Zuggerät ZG 2000 oder ZG 1600 einer Verarbeitungsmaschine zugfrei zuzuführen.<(p>

Einsatzmöglichkeiten:
Vor oder nach dem Zuführgerät.

Individuell verwendbar durch die Anordnung bzw. Anzahl der Zugfedern lässt sich die Zugkraft die auf die Leitung wirkt individuell einstellen. Mit oder ohne Elektrosatz, mit diesem lässt sich der Abrollvorgang absolut ruckfrei auch mit einfachen Abrollböcken realisieren.

Technische Daten:
Kabeldurchmesser: 2-15 mm
Zuführgeschwindigkeit: max. 3 m/s
Speichervolumen 6 m (bei Standardrollenzahl)
Gewicht: ca. 50 kg

Abstand zur Folgemaschine: ca. 1000 mm Abhängig von Leitung und Material

Datenblatt

schliesen

Abrollhilfe mit hydraulischer Hebevorrichtung

Beschreibung:
Mit der hydraulischen Hebevorrichtung AHD 1000 können Trommeln kinderleicht gehoben und abgerollt werden.
Zunächst werden die beiden Lagereinheiten mit der Schnellarretierung auf die Trommelhöhe angepasst.
Anschliessend wird die Trommel mit den hydraulischen Hubvorrichtungen vom Boden abgehoben und mit den Steckbolzen gesichert.
Die Trommel lässt sich nun ohne Kraftanstrengung abrollen

Technische Daten
Tommeldurchmesser: 300-1000 mm
max. Trommelgewicht: 1000 kg
Zuführgeschwindigkeit: max. 1 m/s
Gewicht: je Säule ca. 30 kg

Datenblatt

schliesen

Unser preiswerter Einstieg im Bereich der Kabelzuführung.

Dieser einfache Abrollteller verhindert zuverlässig das verdrehen der Leitungen und die daraus resultierende Knotenbildung der Leitung.

Das Geheimniss ist das hochwertige Kugellager,bei dem schon kleinste Kräfte reichen um die Rolle in Bewegung zu setzten.

Der Abroller ist sowohl für Spulen als auch für Kartons geeignet.

schliesen

KLEIN GANZ GROSS
– geringe Abmaße, geringes Gewicht
– bewährte LITEC 501 Eigenschaften
– mit dynamischer Abrollbremse
– Tragkraft bis 190 kg

Universell einsetzbar für:
– kleine bis mittlere Installationstrommeln
– Trommeln mit geringem Innendurchmesser (ab 13mm)
– beschädigte Trommeln
– ideal für Netzwerkverkabelungen, Alarm- und Brandmeldeanlagenverkabelungen

Das Leichtgewicht von 1 kg trägt bis zu 190 kg!

Eine lastabhängige, wartungsfreie automatische Bremse bringt das Gerät nach kurzem, kontrolliertem Nachlauf zum Stehen, wenn der Kabelzug unterbrochen wird. Die Abrollbremse stellt sich in ihrer Bremswirkung bei leichter Aderleitung ebenso wie bei schwereren Kabeltrommeln immer entsprechend dem momentan aufliegenden Gewicht ein und berücksichtigt so, dass z.B. eine schwere Trommel beim Abrollen leichter wird.

Das Gerät ermöglicht störungsfreies Arbeiten in jeder Richtung, ohne Aufpasser und ohne Kabelsalat. Durch einen einstellbaren Spalt zwischen Dom und drehbarem Teller wird eine sehr leichte und fast leere Kabeltrommel auf dem Gerät gehalten ohne herunterzukippen. Gleichzeitig dient dieser einstellbare Spalt dazu, das Aufbringen der Kabeltrommel sehr zu erleichtern. Dazu wird der LITEC® 250 POCKET mit dem entsprechend eingestellten Spalt in die Öffnung der liegenden Trommel eingehängt. Dann wird die Trommel einfach mit dem nun an der Kabeltrommel hängenden Abroller aufgerichtet, fertig!

Der LITEC® 250 POCKET ist leicht, leichtgängig, flach, kompakt, robust, platzsparend, wartungsfrei, rutsch- und standsicher.

Er trägt ca. das 200fache seines Eigengewichtes. Kostenersparnis durch rationelles Arbeiten!

Technische Daten:

Tragkraft: bis 190 kg
Durchmesser: ca. 250 mm
Gewicht: ca. 1 kg
Randhöhe: ca. 50 mm
Abnehmbarer Dom zur Aufnahme von Trommeln mit geringem Innendurchmesser. (ab 13 mm)

Passt in jede Werkzeugtasche! Made in Germany

Datenblatt

schliesen

Das Profi-Gerät der neuesten Generation Universelles Gerät zum Auf- und Abrollen von Kabeln und Leitungen unterschiedlichster Art:
– Aderleitungen
– Kabelringe
– Leer-Rohre
– Kabeltrommeln, alle Grössen auch für beschädigte Trommeln mit dynamischer Abrollbremse.
Die Geräte sind übereinander steckbar (Kaskade) OPTIONAL-Ein zweiter Kabelabroller wird benötigt! Einer für Alles bis 380 kg!

- einfach genial, genial einfach -

Der Litec-501 vereint bis zu vier verschiedene Einzel-Geräte und spart so Investitionen, Lager- und Transporter-Raum. Eine lastabhängige, wartungsfreie automatische Bremse bringt das Gerät nach kurzem, kontrolliertem Nachlauf zum Stehen, so bald der Kabelzug unterbrochen wird. Diese Bremse ist die entscheidende Voraussetzung, um für leichte und schwere Abrollgüter ein- und dasselbe Gerät einsetzen zu können. Die Abrollbremse stellt sich in ihrer Bremswirkung bei leichter Aderleitung ebenso wie bei schwereren Kabeltrommeln immer entsprechend dem momentan aufliegendem Gewicht ein und berücksichtigt so, dass z.B. eine schwere Trommel beim Abrollen leichter wird. Der Litec-501 ist bis 380 kg belastbar. Das Gerät ermöglicht störungsfreies Arbeiten in jeder Richtung, ohne Aufpasser, ohne Kabelsalat und bringt eine Kostenersparnis durch rationelles Arbeiten. Für Umrüstungen sind weder Werkzeuge noch Zusatzteile erforderlich, nichts kann so verloren gehen. Kompakte und platzsparende Bauweise, sehr leichtgängig, flach, kompakt, robust, wartungsfrei, rutsch- und standsicher. Die Geräte sind übereinander steckbar (kaskadierbar). Dadurch ergibt sich die Möglichkeit, bei engen räumlichen Platzverhältnissen mehrere leichte Abrollgüter wie z.B. Aderleitung, konfektionierte Leitungen o.ä. gleichzeitig abzurollen. In der Kaskade sind die einzelnen Ebenen unabhängig voneinander drehbar und somit entkoppelt.

Technische Daten:

Durchmesser: ca. 50 cm
Gewicht: ca. 7 kg
Randhöhe: ca. 77 mm
Trommelaufnahme ab 50 mm Lochdurchmesser

Made in Germany
Nie mehr den falschen Abroller im Transporter!

Datenblatt
