GlobalCrimp 100
Kompaktes pneumatisches Crimpgerät für Kontakte bis 6mm².
GlobalCrimp100 ist eine pneumatische Presse zum Crimpen von Einzelnkontakten mit eine Crimpkraft von 20 kN.
Auf Grund des Kniehebel- Prinzips arbeitet die Maschine mit einem sehr geringem Luftbedarf.
Diese Maschine bietet Ihnen die Möglichkeit hochwertige Crimpverbindungen herzustellen zu einem sehr günstigen Preis.
kompaktes, wartungsfreies Tischgerät
Presskraft bis 20 kN
Betriebsdruck 6 bar
Luftbedarf 1,8 l / Arbeitshub schneller und einfacher Austausch von Crimpeinsätze
Zubehör
Gesenke werden in der praktischen Box geliefert.
schliesen
Crimpeinsätze
zu der GlobalCrimp100
GlobalCrimp 200
Elektrische Crimp Presse
Als Nachfolger der bekannten NCPP20 jetzt nach der Maschinenrichtlinie 2006/42/eg gefertigt.
Alle wichtigen Teile wurden in Europa gefertigt oder modifiziert.
Mit einer Crimpkraft von 20kN lassen sich problemlos Kontakte bis zu einem Querschnitt von 6mm² verarbeiten. Es können hierzu alle standard Schnellwechselwerkzeuge mit 40mm Hub verwendet werden.
Die hochwertige Verarbeitung garantiert ein langes und zuverlässiges Arbeiten über viele Jahre.
Technische Daten
Stromversorgung 230V / 50Hz 500W
Motorleistung 0,75KW
Cripkraft 20 KN
Querschnitt max 6mm²
Hub 40mm
Zykluszeit ca. 350ms
Abmessungen 680mm x 290mm x 260mm
Gewicht 46Kg
schliesen

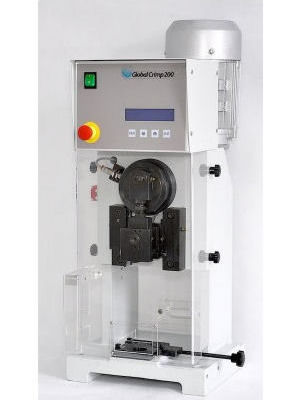

GlobalCrimp 200S
Einfach zu bedienender Strippercrimper für 40mm Schnellwechselwerkzeuge.
Elektrische Crimp Presse mit integriertem Abisoliermodul.
Hochweriges Abisoliermodul aus deutscher Fertigung.
Mit Abisolieren lassen sich Querschnitte von 0,14mm² bis 2,5mm² verarbeiten.
Die hochwertige Verarbeitung garantiert ein langes und zuverlässiges Arbeiten über viele Jahre.
Technische Daten
Stromversorgung 230V / 50Hz 500W
Motorleistung 0,75 KW
Cripkraft 20 KN
Querschnitt max 6mm²
Hub 40mm
Zykluszeit ca. 350ms
Abmessungen 680mm x 290mm x 260mm
Gewicht 46Kg
Abisoliermodul
Kürzeste Abisolierlänge 3 mm
Maximal Abisolierlänge 18mm
Kleinster Querschnitt 0,14 mm²
Größter Querschnitt 2,5 mm²
Gewicht 12 kg
schliesen
Modular Stripper-Crimper AM 02 C
Technische Kurzinformation
Die PM 02 C/!Wt 02.1 C ("Compact') ist ein elektropneumatisch angetriebener, modularaufgebauter Stnpper-Crimper zur rationellen Verarbeitung von losen isolierten (0,14- 0,34 mm2 (AWG 26- 22)) und unisoliarten (0,25- 0,75 mni(AWG 24 -18)) z+F Aderendhülsen der kleinen Querschnitte.
Besondere Eigenschaften
einfacher Werkzeugwechsel
kurzeRüstzeiten
kurze Taktzeiten
Crimpqualität nachDIN 46228
kompakteBauweise
elektropneumatisch
TouchscreenDisplay
schliesen
Stripper Crimper ECM 03
für Z+F Aderendhülsen auf Rollen
Technische Kurzinformation
Die ECM 03 ist ein elektrisch angetriebener Abisolier- und Crimpautomat. Diese Maschine ermöglicht eine universelle und ZlNerlässige Verarbeitung von ZtF Ader endhülsen auf Rollen von0,5 bis 2,5 mm2 (AWG 20 -14).Mit einem zusätzlichen Werk zeugset können auch Aderendhülsenin der Größe 0,34 mm2 verarbeitet werden.
Besondere Eigenschaften
kein Werlkzeugwechsel(0,5- 2,5 mm2; AWG 20 -14)
einfache Querschnittumstellung
Crimpqualität nachDIN 46228
kompakteBauweise
rein elektrisch
Tagesstückzähler
anwenderfreundlich durchMenüführung über Display-Anzeige
schliesen

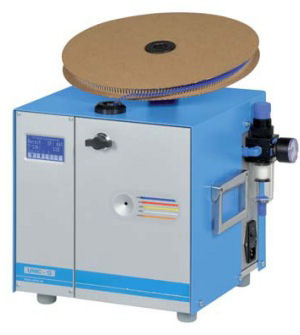

Universal Stripper Crimper UNIC-G
für Z+F Aderendhülsen auf Rollen
Technische Kurzinformation
Die UNIC-G ist en elektropneutmatisch angetriebener Abisoier- und Crimpautcxnat.
Diese Maschine ernöglicht eine schnelle und zuverlässage Verarbertung von Z+F Aderendhülsen auf Rollen im Bereich von 0,5 bis 2,5 mm² (AWG 20 -14).
Besondere Eigenschaften
keine Rüstzeiten
kein Werkzeugwechsel
kurze Taktzeiten
Crimpqualität nach DIN 46228
schliesen
Universal Stripper Crimper UNIC-L
Technische Kurzinformation
Die UNIC-L ist ein elektropneumatisch angetriebener Abisolier- und Crimpautomat. Die Verarbeitung von losen isolierten Z+F-Aderendhülsen verschiedener Querschnitte im Bereichvon 0,5 bis 2,5 mm2 (AWG 20 -14) und einer Crimplänge von 8 mm wird unterstützt.
Zusätzlich können die Z+F Aderendhülsen mit Kunststoffkragen in Sondergrößen (S) verarbeitet werden.
Besondere Eigenschaften
keine Rüstzeiten
kein Werkzeugwechsel
kurze Taktzeiten
Crimpqualität nachDIN 46228
TouchscreenDisplay
schliesen
Crimper-03-K
Crimpmaschine mit Rüttelförderer für lose isolierte Kabelschuhe
Technische Kurzinformation:
Der elektropneumatisch angetriebene undflexible Crimper wurde für die Verarbeitung von isolierten, losen Ringkabelschuhen konzipiert. Im Bereich von 0,5 bis 6,0 mm2 (AWG 20-10) können Leiter und Ringkabelschuhe standardmäßig mit einem symme trischen B-Crimp vercrimpt werden. Es besteht die Möglichkeit andere Crimpformen zu realisieren. Die Crimptiefeneinstellung erfolgt manuell (optional mit einem Verstell motor). Die Maschine ist einfach mittels passender Werkzeuge auf unterschiedliche Ringkabelschuhe umrüstbar. Alle Werkzeuge sind schnell wechselbar.
Maschinenkomponenten:
Basismaschine CR 03 K
Kontaktspezifische Werkzeuge: Zuführbahn, und -rohr, Vereinzelungsblock, Haltebacken, Tlefenanschlag,
Crimpwerkzeug
Optionen:
Andere Crimpformen, andere Kontaktformen
Motorische Crimptiefeneinstellung
schliesen
Crimper-LS
Crimpmaschine mit Rüttelförderer für lose isolierte AEH
Technische Kurzinformation
Der Crimper-LS ist ein elektropneumatisch angetriebener und flexibler lischcrimper für die Verarbeitung von losen isolierten Z+F Aderendhülsen von 0,34 - 4 mm 2 (AWG 22 -12) in den Crimplängen 6-12 mm. Die Maschine zeichnet sich durch eine beson ders kurze Taktzeit aus. Eine abisolierte Leitung kann direkt über die Zentrierbacken in die Aderendhülse eingeführt werden. Der Crimpvorgang wird über einen Fußschalter ausgelöst.
Besondere Eigenschaften
einfacher Werkzeugwechsel
kurze Taktzeiten
Crimpqualität nach DIN 46228
elektropneumatisch
Touchscreen Display
schliesen
Crimper CR 03
Crimpmaschine mit Rüttelförderer für lose gedrehte Kontakte
Technische Kurzinformation
Der elektropneumatisch angetriebene und flexible Crirrper wurde konzipiert für die Verarbeitung von losen gedrehten Kontakten.lm Bereich von 0,08 bis 2,5 mm 2 (AWG 28 -14) können Leiter und Kontakte standardmäßig mit einer 4/8-indent Crimpform entsprechend MIL 22520 vercrimpt werden. Optionalbesteht die Möglichkeit andere Crimpformen zu realisieren. Die Crimptiefeneinstellung erfolgt manuell (optional automatisch mit einem Verstellmotor). Die Maschine ist einfach mittels passender Werkzeuge auf unterschiedliche Kontakte umrüstbar. Alle Werkzeuge sind schnell wechselbar.
Maschinenkomponenten:
Basismaschine CR 03
Kontaktspezifische Werkzeuge:
Schwingförderoberteil, Kontaktzuführrohr, Vereinzelungsblock, Kontakthaltebacken, Kontaktanschlag
Optionen:
Crimpkraftüberwachung
andere Crimpformen: 4-indent, B-Crimp
motorische Crimptiefeneinstellung
schliesen
Crimper AM-03
Stripper-Crimper für lose gedrehte Kontakte
Technische Kurzinformation:
Die AM 03 ist ein elektropneumatisch angetriebener modularer Stripper-Crimper zur Verarbeitung von losen gedrehten Stift- und Buchsenkontakten. Die Kontakte werden über einen Schwingförderer automatisch zugeführt. Die Abisolier- und Crimptiefen einstellung erfolgt motorisch. Es können 50 verschiedene Werte abgespeichert werden. Einstellung und Programmierung erfolgen über das Touchscreen Display. Auf dem Touchscreen Display werden wichtige Daten, Funktionen und Statusmittei lungen angezeigt. Die Maschine ist unter Verwendung des entsprechenenden Werk zeugsatzes aufverschiedene Kontakte bzw. Leitungen umrüstbar.
Optionen
Spezialmesseraufnahmen
Spezialdrahtfixierung
V-Radiusmesser ∅ x,x mm
Formmesser ∅ x,x mm
Verkürzte Einführlänge (min. i5 mm)
Drahtüberwachung
Zuführung mit Selektiereinheit
Crimpkraftüberwachung
andere Crimpformen: 4-indent, B-Crimp, hex
schliesen
Für Ihre Crimpzangen:
Handwerkzeug- Antrieb benutzbar mit oder ohne Akkuschrauber
Technische Kurzinformation:
Der Handwerkzeug-Antrieb ist eine universell einsetzbare Antriebserleichterung für Handzangen und Handwerkzeuge jeglicher Art. Durch die einfache Befestigung des Handwerkzeugs an dem Antrieb werden die zum Crimpen benötigten Schließkräfte der Handzange, in eine einfache Hebelbewegung übersetzt.
Besondere Eigenschaften
Einfache Handwerkzeugbefestigung
Universell für gängige Handwerkzeuge einsetzbar
Einfache Anbringung am Arbeitsplatz
schliesen
Elektrische Crimp- Presse 1300
Warum sollten Sie diese Maschine kaufen:
Durch auswechselbare Werkzeughalter kann man Pressematrizen (Gesenke, Zangeneinsätze) von fast allen
Herstellern benutzen
Die Presskraft wird über Stahlchassis übertragen, dadurch optimale Steifigkeit der Presse, minimales
"Atmen" der Maschine.
Absolut wartungsfrei, keine Schmierstellen.
Rücklauf zum Deblockieren oder Einstellen der Maschine im Tippbetrieb.
Die obere und untere Matrize sind nicht nur in Längs- und Querrichtung, sondern auch in der Parallelität einstellbar.
Die Crimphöhe ist im Bereich von 3 mm einstellbar.
Um optimales Handling zu gewährleisten ist die Presse asymmetrisch gebaut, freier Zugang von rechts, Zusätzlich
kann man die Presse um 15° nach hinten kippen.
Der obere Pressstempel hat Zweisäulenführung, kein Wackeln in Längs- oder Querrichtung.
Verstellbare Auflage und Anschlag für genaue Steckerpositionierung.
Rückstellbarer elektronischer Zähler.
Elektrisch abgesicherter Klarsichtfingerschutz. Erst wird der Fingerschutz in die richtige Postition gebracht und erst
dann die Presse gestartet.
Fuss-Schalter mit Sicherheitshaube.
Technische Daten
Zykluszeit < 1 Sekunde
Hub 13 mm
Presskraft 1300 N, 3 mm vor UT
Netzanschluss 230 V / 50 Hz oder 115V / 60 Hz
Motor 24 V / 130 W
Stückzähler 5-stellig, elektronisch, rückstellbar
Verstellmöglichkeit des UT 3 mm
Gewicht 16 kg
Masse H x B x T 260 x 210 x 210 mm
Typischer Crimp-Drahtquerschnitt < 6 mm², Aderenhülsen bis 50 mm²
Verarbeitung der Einzelkontakte
Die meisten Einzelkontakte können vorteilhaft mit den auswechsebaren Hand-Zangeneinsätzen (Matrizen) verschiedener Hersteller verarbeitet werden.
Die Matrizen sind problemlos in die entsprechenden Werkzeugaufnahmen einzusetzen. Zu jeder Matrize wird ein werkzeugspezifischer Fingerschutz mitgeliefert.
schliesen
Elektrische Crimp- Presse 1500
ist eine universelle Crimpmaschine für Einzelkontakte mit parallel schliessenden Backen und einstellbarer Crimphöhe.
Die Elektrische Crimp- Presse 1500 ist eine universelle Crimpmaschine für Einzelkontakte mit parallel schliessenden Backen und einstellbarer Crimphöhe.
Ausgerüstet mit ausstauschbaren Werkzeughaltern können alle gängigen Hand-Zangeneinsätze (Matrizen) zum Crimpen verwendet werden.
Ausgerüstet mit einem Führungstisch und entsprechenden Einpresseinsätzen, können sämtliche Schneidklemmleisten mit Flachbandkabel
verpresst werden.
Ausgerüstet mit einem Kabelschneider, können Cu-Kabel bis 50 mm² getrennt werden.
Ausgerüstet mit entsprechender Werkzeugaufnahme, können sämtliche "Telefonstecker" RJ-45, RJ-22, RJ-11 und MMJ, ungeschirmte
und geschirmte Versionen, rationell verarbeitet werden.
Durch Doppelkniegelenk Parallelpressung und damit optimale Verpressqualität.
Parallelität der Backen einstellbar.
Schnelle Zykluszeit, Anschlagkapazität ca 800 Stück / Std.
Rücklauf zum Deblockieren oder Einstellen der Maschine im Tippbetrieb.
Fussschalter mit Sicherheitshaube.
Schneller Werkzeugwechsel, werkzeugspezifischer Fingerschutz.
Rückhubbegrenzung, wichtig bei Verarbeitung von Schneidklemmleisten.
Technische Daten
Zykluszeit < 1 Sekunde
Hub 20 mm
Presskraft 1500 N, 3 mm vor UT
Netzanschluss 230 V / 50 Hz oder 115V / 60 Hz
Motor 24 V / 130 W
Stückzähler 5-stellig, elektronisch, rückstellbar
Verstellmöglichkeit des UT 5 mm
Gewicht 23 kg
Masse H x B x T 350 x 210 x 255 mm
Typischer Crimp-Drahtquerschnitt < 10 mm²
Verarbeitung von RJ-Steckern mit gleichzeitigem Testvorgang
Die Verbindungskabel, die an beiden Enden mit 4-10 poligen RJ Steckern vorgesehen sind, (Patchkabel, Telefonkabel...), können in einem Arbeitsgang angeschlagen werden und gleichzeitig auf Durchgang und Kurzschluss getestet werden. Bei geschirmten Steckern wird auch die Schirmung getestet. Da das Testgeräts selbstprogrammierbar ist, kann die Verdrahtung beliebig ausgelegt sein. Der Arbeits- und Testvorgang dauert ca. 1,3 Sek. Die Bestückung erfolgt ergonomisch von vorne, siehe Gesamtbild. Selbstverständlich kann auch nur die Presse mit der Wekzeugaufnahme und den Matrizen ohne Testvorrichtung geliefert werden.
Verarbeitung von Stewart RJ-Steckern mit gleichzeitigem Testvorgang
Die Verbindungskabel, die an beiden Enden mit 4-10 poligen RJ Steckern vorgesehen sind, (Patchkabel, Telefonkabel...), können in einem Arbeitsgang angeschlagen werden und gleichzeitig auf Durchgang und Kurzschluss getestet werden. Bei geschirmten Steckern wird auch die Schirmung getestet. Da das Testgeräts selbstprogrammierbar ist, kann die Verdrahtung beliebig ausgelegt sein. Der Arbeits- und Testvorgang dauert ca. 1,3 Sek. Die Bestückung erfolgt ergonomisch von vorne, siehe Gesamtbild. Selbstverständlich kann auch nur die Presse mit der Wekzeugaufnahme und den Matrizen ohne Testvorrichtung geliefert werden.
Verarbeitung der Einzelkontakte
Die meisten Einzelkontakte können vorteilhaft mit den auswechsebaren Hand-Zangeneinsätzen (Matrizen)
verschiedener Hersteller verarbeitet werden.
Die Matrizen sind problemlos in die entsprechenden Werkzeugaufnahmen einzusetzen. Zu jeder Matrize wird ein
werkzeugspezifischer Fingerschutz mitgeliefert.
Verarbeitung von geschirmten 8-poligen Hirose Steckern mit gleichzeitigem Testvorgang
zum Patent angemeldet
Die Verbindungskabel, die an beiden Enden mit 8-poligen geschirmten Hirose-Steckern bestückt sind (Typ TM 11P-88P bzw. TM 21 P-88P), können in einem Arbeitsgang angeschlagen und gleichzeitig auf Durchgang und Kurzschluss getestet werden. Die Schirmung wird mitgetestet, d.h. auch eventuelle Kurzschlüsse zwischen einzelnen Adern und der Schirmung werden angezeigt. Die Crimphöhe des Isolationscrimps ist einstellbar, so können verschiedene Kabeldurchmesser optimal vercrimpt werden. Da das Testgerät selbstprogrammierbar ist, kann die Verdrahtung beliebig ausgelegt sein. Gut-Schlechtaussage auf dem Display wahlweise englisch oder deutsch mit definierter Fehlerursache, unterstüzt durch akustisches Signal. Der Arbeits- und Testvorgang dauert ca. 1,3 Sek. Selbstverständlich kann die Presse mit den Werkzeugen auch ohne Testvorrichtung geliefert werden.
Verarbeitungssystem für Flachkabelverbinder
Mit diesem System kann man durch Austausch eines einizgen steckerspezifischen Halters verschiedne Stecker
aller uns bekannten Hersteller verarbeiten.
Die Presshöhe ist auf eine sehr einfache Weise einstellbar.
Die Parallelität der Pressbacken ist einstellbar!
Bequemes Einlegen von Stecker und Kabel ausserhalb des Pressbereichs.
Einfach verstellbare Kabelführung und Kabelanschlag.
Die Rückhubbegrenzung ist einstellbar und ermöglicht:
Nur den nötigsten Hub ausführen, wodurch der meist störende Fingerschutz enfällt.
Minimierung des Ausschusses, da der eventuell falsch eingelegte Stecker sich nicht unter den Presstempel einschieben lässt.
schliesen
Crimpwerkzeuge – Schnellwechsel
verschiedene Ausführungen lieferbar. (Abbildung Standard längs)
Längs- uns Quertransport, Verschiedene Einstellmöglichkeiten im Raster 0,02mm oder stufenlos mit und ohne Skalierung, Mechanischer oder
pneumatischer Vorschub, Grundkörper auch von vorne offen
Für alle Terminaltypen, auch Sonderaufbauten für geschlossene Terminals denkbar
Preis abhängig vom Terminal, der Crimpformen und der Ausführung des Trägerstreifens bzw. der Anbindung.
schliesen
